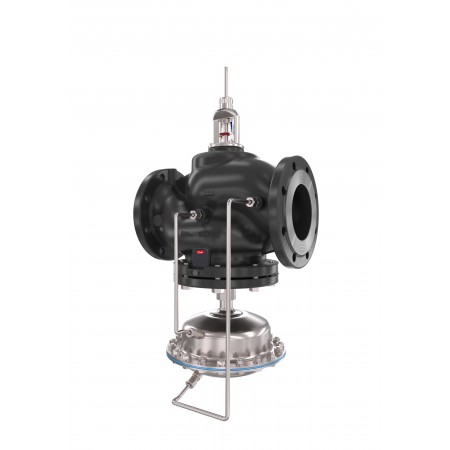

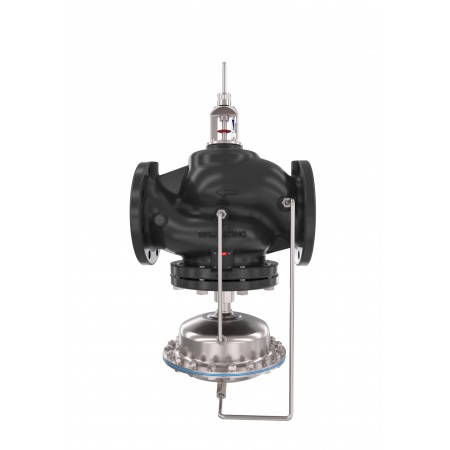

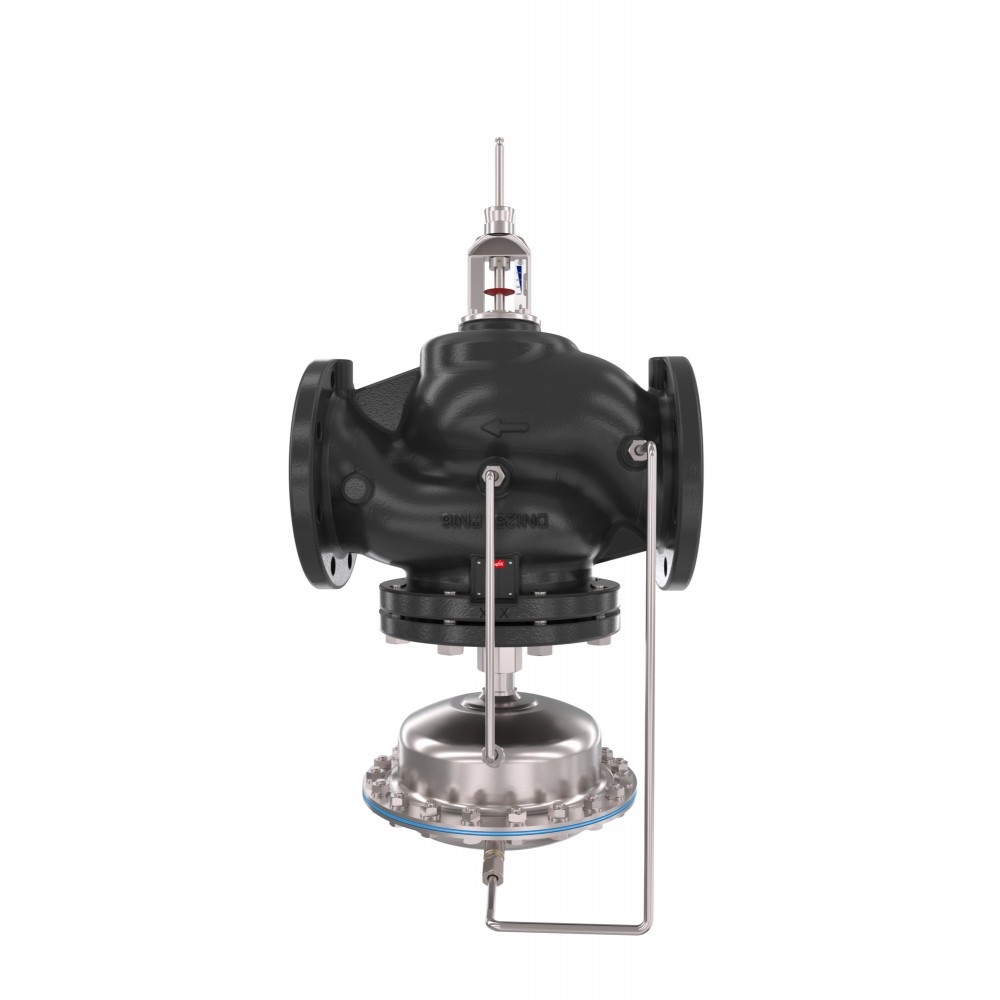

DANFOSS AFQM 2 PN16 80/80 /0,2 фл.(пр. класс 0802708299) 003G5502

Артикул: 003G5502

DANFOSS AFQM 2 PN16 80/80 /0,2 фл.(пр. класс 0802708299) 003G5502

Name: DANFOSS AFQM 2 PN16 80/80 /0,2 фл.(пр. класс 0802708299) 003G5502
Brand: DANFOSS
SKU: 003G5502
Availability: InStock

В наличии

AFQM 2 PN16 80/80 /0,2 фл.(пр. класс 0802708299)
Код товара - 003G5502

Характеристики товара

Номинальное давление (PN), бар	16
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Номинальный диаметр (DN), мм	80
Уплотнение	EPDM
L, мм	310
Рабочая среда	Вода или 30% водный раствор гликоля
Коэффициент начала кавитации	0,4
PH среды	Мин. 7 , Макс 10
Диафрагма	EPDM
Температура рабочей среды, °С	2–150
Максимально допустимый перепад давлений, бар	16
Условное давление регулирующего блока, бар	16
Тип присоединения к трубопроводу	Фланцы, РN 25, по EN EN 1092-2
Динамический диапазон регулирования	> 1 : 25
Пропускная способность Kvs, м³/ч	80
H₁, мм	335
H2, мм	515
Вес, кг	58
H3, мм	540
Герметичность затвора (объем протечки / класс герметичности)	≤ 0,01
Вид привода или регулирующего блока	AME 655, 658 SD, SU; AMV(E) 55; AMV(E) 56
Ход штока, мм	20
Корпус регулирующей диафрагмы	Сталь, мат. № 1.0345, цинковое покрытие
Импульсная трубка	Нержавеющая сталь, Ø10 х 0,8 мм
Характеристика регулирования	Комбинированная
Мин. перепад давлений на клапане ΔР, бар	Минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар.Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар	8,0 ÷ 40
Площадь регулирующей диафрагмы регулирующего блока, см2	160
Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар	0,2

Характеристики

H2, мм: 515
H3, мм: 540
H₁, мм: 335
L, мм: 310
PH среды: Мин. 7 , Макс 10
Вес, кг: 58
Вид привода или регулирующего блока: AME 655, 658 SD, SU; AMV(E) 55; AMV(E) 56
Герметичность затвора (объем протечки / класс герметичности): ≤ 0,01
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар: 8,0 ÷ 40
Диафрагма: EPDM
Динамический диапазон регулирования: > 1 : 25
Импульсная трубка: Нержавеющая сталь, Ø10 х 0,8 мм
Климатическое исполнение: Категория 3 по ГОСТ 15150-69
Корпус регулирующей диафрагмы: Сталь, мат. № 1.0345, цинковое покрытие
Коэффициент начала кавитации: 0,4

Максимально допустимый перепад давлений, бар: 16
Мин. перепад давлений на клапане ΔР, бар: Минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар.Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб
Номинальное давление (PN), бар: 16
Номинальный диаметр (DN), мм: 80
Площадь регулирующей диафрагмы регулирующего блока, см2: 160
Пропускная способность Kvs, м³/ч: 80
Рабочая среда: Вода или 30% водный раствор гликоля
Температура рабочей среды, °С: 2–150
Тип присоединения к трубопроводу: Фланцы, РN 25, по EN EN 1092-2
Уплотнение: EPDM
Условное давление регулирующего блока, бар: 16
Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар: 0,2
Характеристика регулирования: Комбинированная
Ход штока, мм: 20
