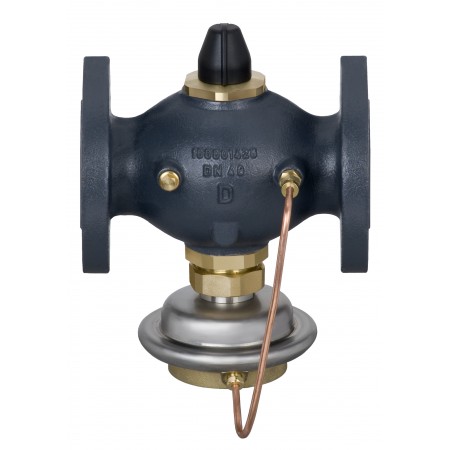

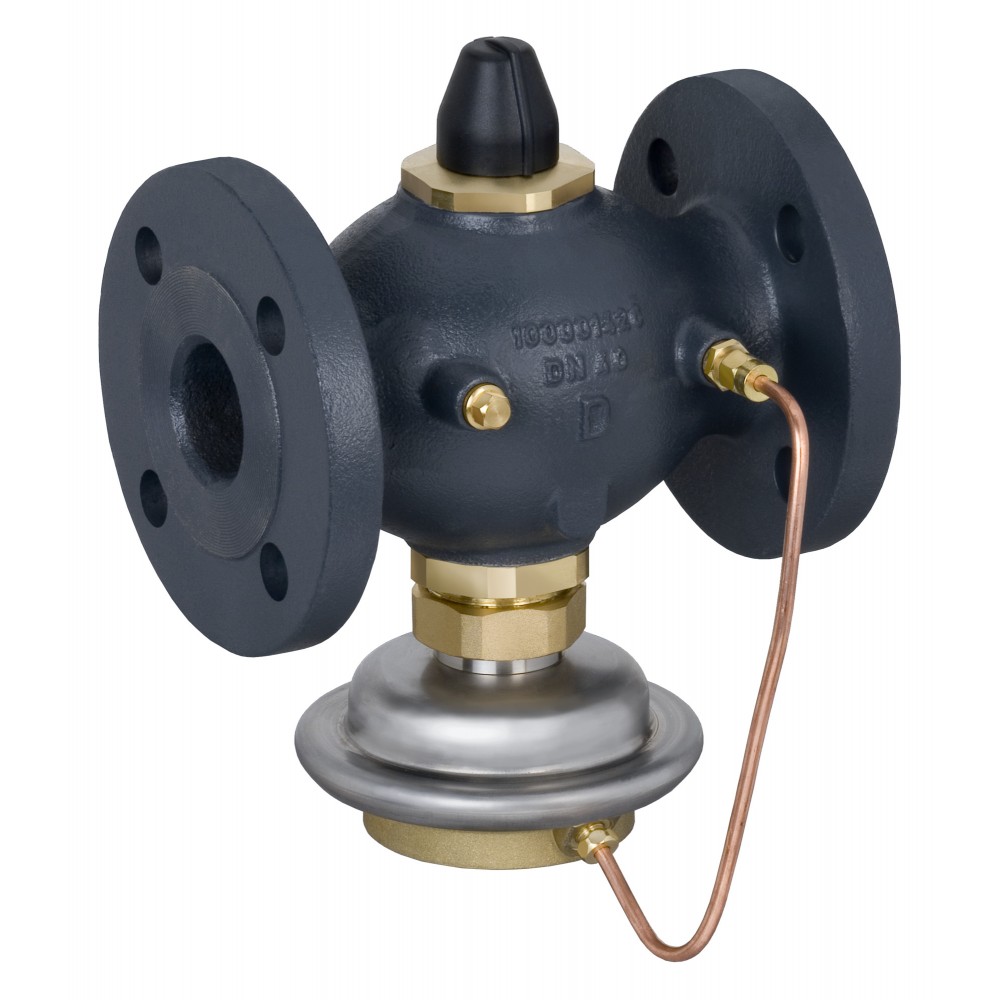

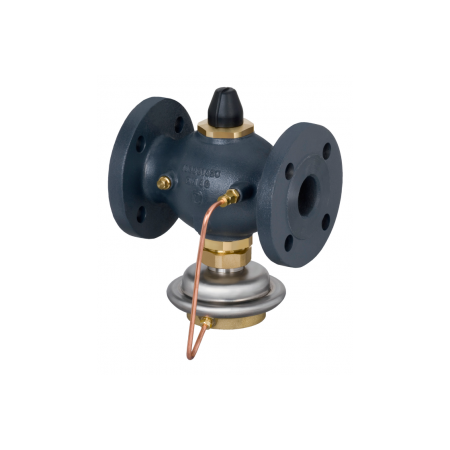

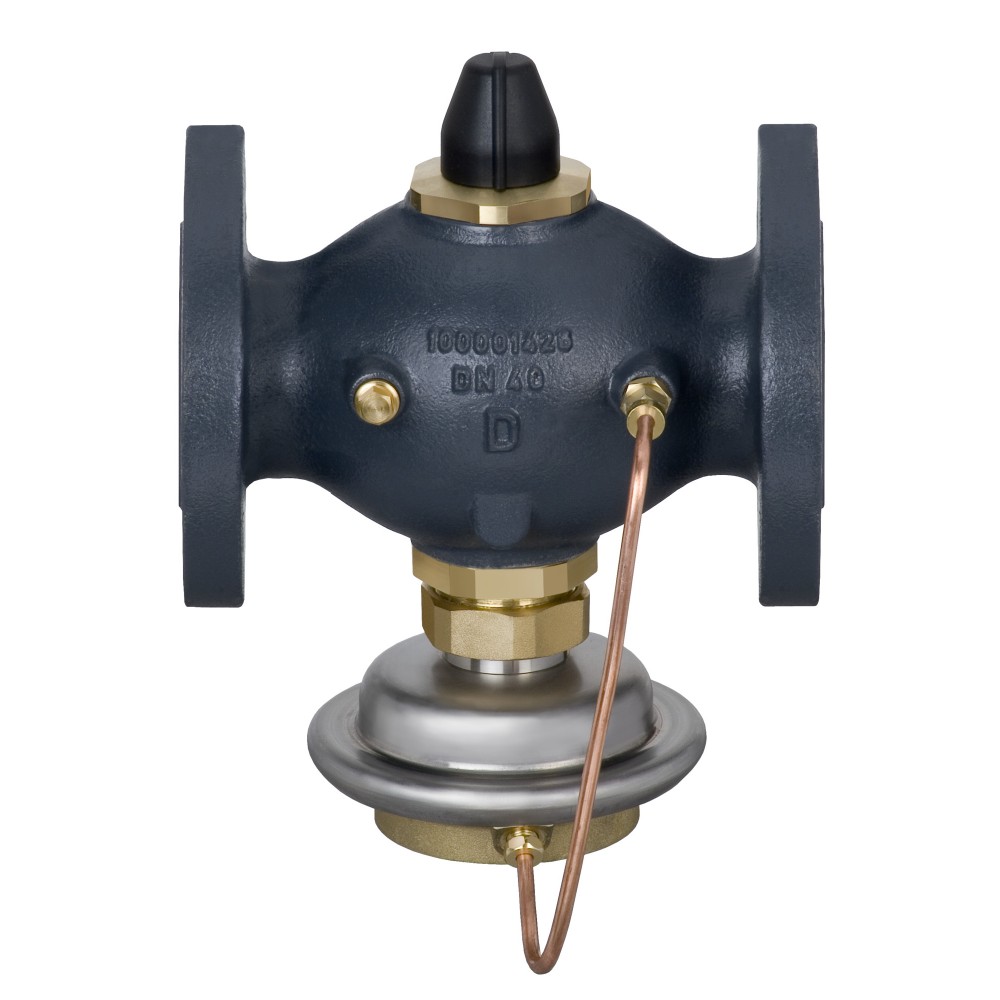

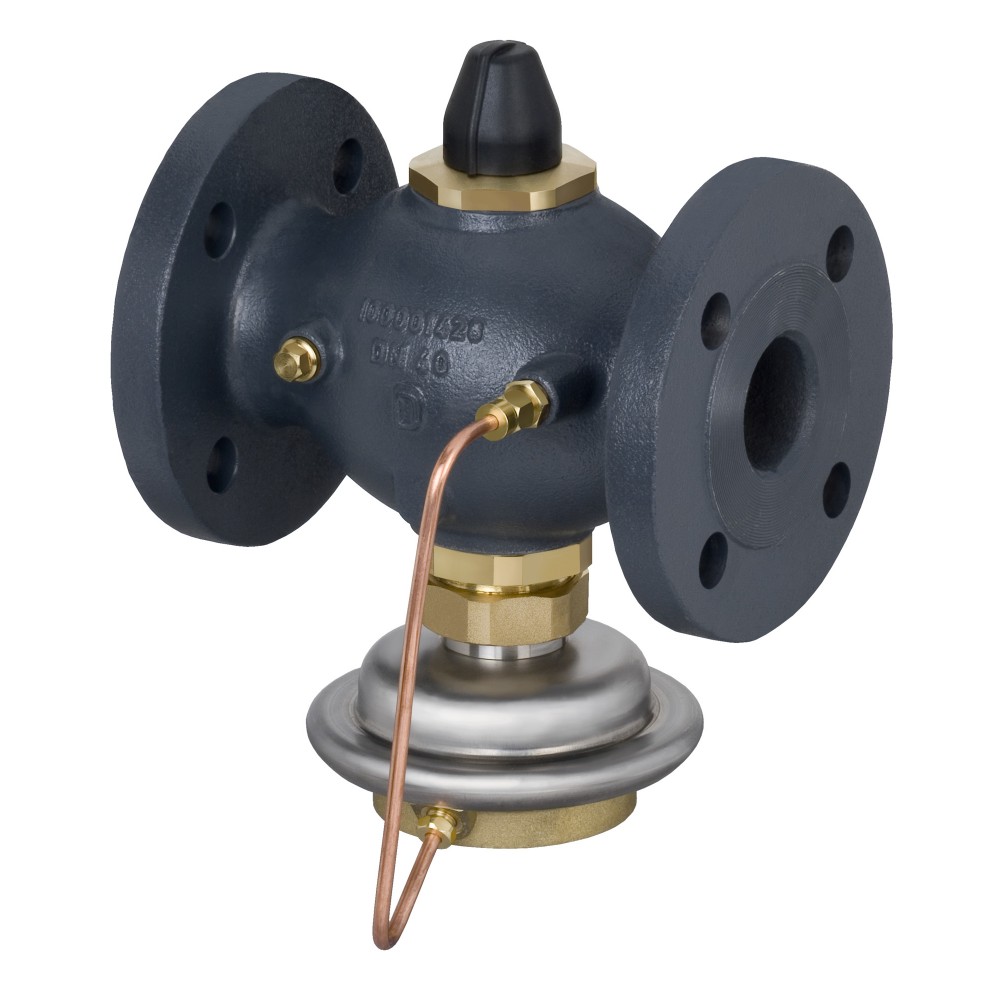

003H6731 — Регулятор расхода AVQ DN 40 PN 25
Код товара - 003H6731
Код товара - 003H6731
Характеристики товара
| Номинальный диаметр (DN), мм | 40 |
| Климатическое исполнение | Категория 3 по ГОСТ 15150-69 |
| Уплотнение | EPDM |
| Номинальное давление (PN), бар | 25 |
| Рабочая среда | Вода или 30% водный раствор гликоля |
| Диафрагма | EPDM |
| Тип присоединения к трубопроводу | Цилиндрическая наружная трубная резьба по ISO 228/1 |
| Температура рабочей среды, °С | 2–150 |
| Седло | Нержавеющая сталь, мат. № 1.4571 |
| Золотник | Необесцинковывающаяся латунь CuZn36Pb2As |
| Максимально допустимый перепад давлений, бар | 16 |
| K, мм | 110 |
| D2, мм | 18 |
| N | 4 |
| PH среды | 7–10 |
| Площадь диафрагмы, см2 | 54 |
| Корпус регулирующей диафрагмы | Верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As |
| Максимальный расход, м^3/ч | 12 |
| H3, мм | 103 |
| Корпус | Высокопрочный чугун EN-GJS-400-18-LT (GGG 40.3) (GGG 40.3) |
| Масса, кг, не более | 11,4 |
| Перепад давлений на дросселе- ограничителе расхода ΔРдр, бар | 0,2 |
| Импульсная трубка | Медная трубка Ø 6 × 1 мм |
| Мин. перепад давлений на клапане ΔР, бар | ΔРmin=(Q/kVS)2 + ΔРдр. |
| Коэффициент начала кавитации | ≥ 0,5 |
| L₁, мм | 200 |
| Пропускная способность Kvs, м³/ч | 20 |
| Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар | 0,8÷ 10 |
| H₁, мм | 150 |
Характеристики
- D2, мм
- 18
- H3, мм
- 103
- H₁, мм
- 150
- K, мм
- 110
- L₁, мм
- 200
- N
- 4
- PH среды
- 7–10
- Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар
- 0,8÷ 10
- Диафрагма
- EPDM
- Золотник
- Необесцинковывающаяся латунь CuZn36Pb2As
- Импульсная трубка
- Медная трубка Ø 6 × 1 мм
- Климатическое исполнение
- Категория 3 по ГОСТ 15150-69
- Корпус
- Высокопрочный чугун EN-GJS-400-18-LT (GGG 40.3) (GGG 40.3)
- Корпус регулирующей диафрагмы
- Верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
- Коэффициент начала кавитации
- ≥ 0,5
- Максимально допустимый перепад давлений, бар
- 16
- Максимальный расход, м^3/ч
- 12
- Масса, кг, не более
- 11,4
- Мин. перепад давлений на клапане ΔР, бар
- ΔРmin=(Q/kVS)2 + ΔРдр.
- Номинальное давление (PN), бар
- 25
- Номинальный диаметр (DN), мм
- 40
- Перепад давлений на дросселе- ограничителе расхода ΔРдр, бар
- 0,2
- Площадь диафрагмы, см2
- 54
- Пропускная способность Kvs, м³/ч
- 20
- Рабочая среда
- Вода или 30% водный раствор гликоля
- Седло
- Нержавеющая сталь, мат. № 1.4571
- Температура рабочей среды, °С
- 2–150
- Тип присоединения к трубопроводу
- Цилиндрическая наружная трубная резьба по ISO 228/1
- Уплотнение
- EPDM
