Артикул: 082X3053

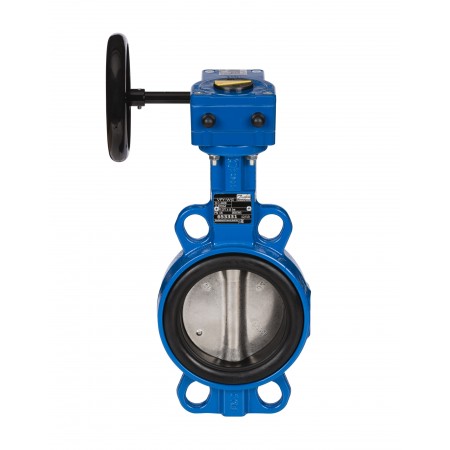

DANFOSS 082X3053 — Затвор дисковый поворотный VFY-WG PN16, DN600, уплотнение NBR / EPDM, управление — ручной редукторный привод 082X3053
В наличии
082X3053 — Затвор дисковый поворотный VFY-WG PN16, DN600, уплотнение NBR / EPDM, управление — ручной редукторный привод
Код товара - 082X3053
Код товара - 082X3053
Характеристики товара
| Номинальное давление (PN), бар | 16 |
| Номинальный диаметр (DN), мм | 600 |
| D1, мм | 575 |
| Масса, кг, не более | 170 |
| Рабочая среда | Холодная вода, 50% гликоль, горячая вода, питьевая вода |
| Температура окружающей среды, °С | От -15 до +40 |
| Температура рабочей среды, °С | От -15 до +130 |
| Герметичность затвора (объем протечки / класс герметичности) | ГОСТ 9544-2015 Класс А |
| Тип присоединения к трубопроводу | Центрирующие проушины |
| Шильдик | Алюминий или металлизированная пленка |
| Кольцевое уплотнение | NBR |
| Седловое уплотнение | EPDM |
| A, мм | 415 |
| D, мм | 154 |
| D2, мм | 221 |
| Максимальное рабочее давление среды при температуре +20С (Рр), бар | 16 |
| Исполнение | С редуктором |
| Дополнительные требования | Запрещена эксплуатация затвора без редуктора или привода.Запрещается демонтаж рукоятки, редуктора или привода затвора на работающем трубопроводе или находящимся под давлением. |
| Корпус | Высокопрочный чугун GGG40 |
| Стопорное кольцо | Оцинкованная сталь |
| B, мм | 843 |
| C, мм | 411 |
| Температура транспортировки и хранения, С | От -40 до +50 |
| Пробное (испытательное) давление согласно ГОСТ 356, бар | 24 |
| ØE, мм | 500 |
| Применяемые ответные фланцы (поставляется силами заказчика) | По ГОСТ 33259-2015 исполнение В тип11 |
| Крепеж для присоединения к трубопроводу (поставляется силами заказчика) | Шпилька А М33х330.95 Ст.35 - 16 шт,Гайка М33 - 32 шт, Шайба 33 - 32 шт, Болт М33-110 Ст35 - 8 шт, Шайба 33 - 8 шт |
| Верхний вал | Сталь X5CrNiCuNb16-4 |
| Нижний вал | Сталь X5CrNiCuNb16-4 |
| Антифрикционный подшипник | Оцинкованная сталь |
| Винт | Корр.ст.сталь |
| Прижимная пластина | Корр.ст.сталь X5CrNi18-10 |
| Верхняя втулка | Корр. ст. сталь X5CrNi18-10 |
| Диск | Сталь AISI 316 |
| Уплотнение | FKM |
| Шайба | Сталь С235JR |
| Опорный шарик | Корр. ст. сталь |
| Опорная шайба | Сталь X5CrNiCuNb16-4 |
Характеристики
- A, мм
- 415
- B, мм
- 843
- C, мм
- 411
- D, мм
- 154
- D1, мм
- 575
- D2, мм
- 221
- ØE, мм
- 500
- Антифрикционный подшипник
- Оцинкованная сталь
- Верхний вал
- Сталь X5CrNiCuNb16-4
- Верхняя втулка
- Корр. ст. сталь X5CrNi18-10
- Винт
- Корр.ст.сталь
- Герметичность затвора (объем протечки / класс герметичности)
- ГОСТ 9544-2015 Класс А
- Диск
- Сталь AISI 316
- Дополнительные требования
- Запрещена эксплуатация затвора без редуктора или привода.Запрещается демонтаж рукоятки, редуктора или привода затвора на работающем трубопроводе или находящимся под давлением.
- Исполнение
- С редуктором
- Кольцевое уплотнение
- NBR
- Корпус
- Высокопрочный чугун GGG40
- Крепеж для присоединения к трубопроводу (поставляется силами заказчика)
- Шпилька А М33х330.95 Ст.35 - 16 шт,Гайка М33 - 32 шт, Шайба 33 - 32 шт, Болт М33-110 Ст35 - 8 шт, Шайба 33 - 8 шт
- Максимальное рабочее давление среды при температуре +20С (Рр), бар
- 16
- Масса, кг, не более
- 170
- Нижний вал
- Сталь X5CrNiCuNb16-4
- Номинальное давление (PN), бар
- 16
- Номинальный диаметр (DN), мм
- 600
- Опорная шайба
- Сталь X5CrNiCuNb16-4
- Опорный шарик
- Корр. ст. сталь
- Прижимная пластина
- Корр.ст.сталь X5CrNi18-10
- Применяемые ответные фланцы (поставляется силами заказчика)
- По ГОСТ 33259-2015 исполнение В тип11
- Пробное (испытательное) давление согласно ГОСТ 356, бар
- 24
- Рабочая среда
- Холодная вода, 50% гликоль, горячая вода, питьевая вода
- Седловое уплотнение
- EPDM
- Стопорное кольцо
- Оцинкованная сталь
- Температура окружающей среды, °С
- От -15 до +40
- Температура рабочей среды, °С
- От -15 до +130
- Температура транспортировки и хранения, С
- От -40 до +50
- Тип присоединения к трубопроводу
- Центрирующие проушины
- Уплотнение
- FKM
- Шайба
- Сталь С235JR
- Шильдик
- Алюминий или металлизированная пленка
